電動方風閥是垂直蝶板式具有調節特性的閥門，由閥體、閥板、閥軸、驅動裝置等主要部件組成，全部為焊接結構，軸端采用柔性石墨編織填料密封。閥板啟閉靠手輪驅動手動裝置，手動裝置的終輸出力矩傳動給閥軸，靠閥軸的轉動驅動閥板旋轉，用以改變管道內截面積，以達到大面積截斷介質、降低介質壓力或調節介質流量的作用，調節角度為0-90°。

電動方風閥的結構特點

1、采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的結構緊湊、重量輕、便于裝置、流阻小、流通量大，操作輕便。

2、內無連桿、螺栓等、工作、使用壽命長。可以多工位安裝，不受介質流向影響。

電動方風閥的用途

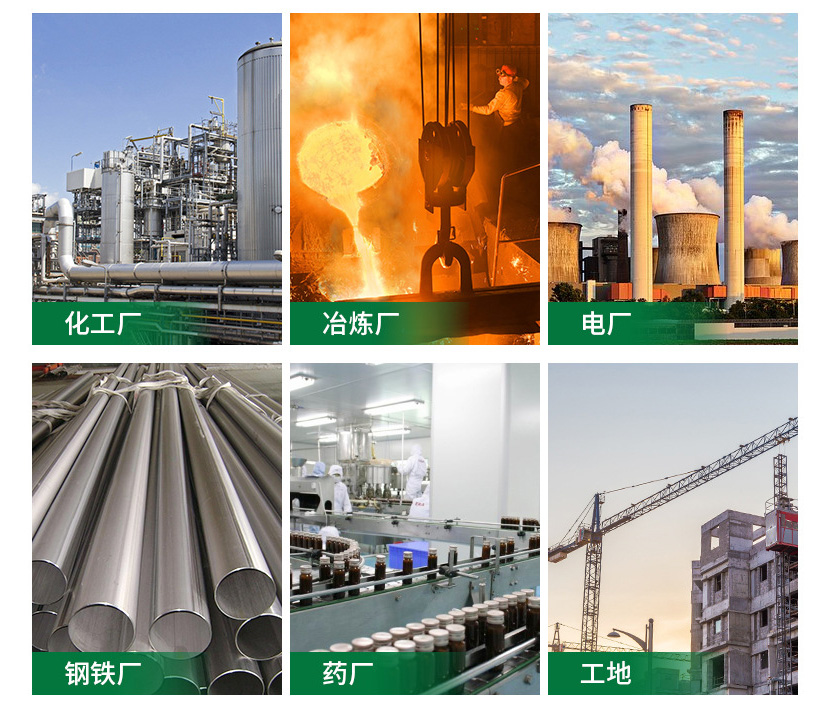

電動方風閥是一種非密閉型蝶閥，廣泛適用于建材、冶金、礦山、電力等生產過程種介質溫度≤300℃公稱壓力為0.1Mpa管道上，用以連通、啟閉或調節介質流量。

電動方風閥的工作原理

電動方風閥由電動機帶動驅動執行機構，使蝶板在90°范圍內自由轉動以達到啟閉或調節介質流量的目的。電動執行器一般為220V或380V，開關型和調節型。

電動方風閥使用說明一次風機出口等冷熱風道中，起隔絕流通介質作用。支吊架翻板式隔絕門分為單板和雙板兩種結構。電動方風閥，方風門有單軸、雙軸、三軸、四軸和五軸等五種形式，編制規格定300*400~2400*2000等66種。

風門的位置允許水平或垂直布置。

方風門主軸前軸承頸上，供裝設蝸輪箱用。方風門裝設有擋板全開時的擋釘。

方風門本身均不帶任何傳動裝置，可按需要選取。有關傳動裝置的型式與規格等，見本手冊的“傳動裝置”部分。方風門軸17*17mm和蝸輪箱軸軸徑為22mm的配78.4N·m（8Kg·m）力矩傳動裝置。風門軸32*32mm和蝸輪箱軸軸徑為32mm的配294N·m（30Kg·m）力矩傳動裝置。若力矩大于上述數值，則需核對風門軸和蝸輪箱軸軸徑。方風門在全閉狀態下的泄漏率≤3%；工作壓力≤50KPa；工作溫度≤400℃。
